Kamelienhaus Schloss Pillnitz

Bauherr: Staatsbetrieb Sächsisches Immobilien- und Baumanagement
Fertigstellung: 2023
Sanierung HLS-Planung

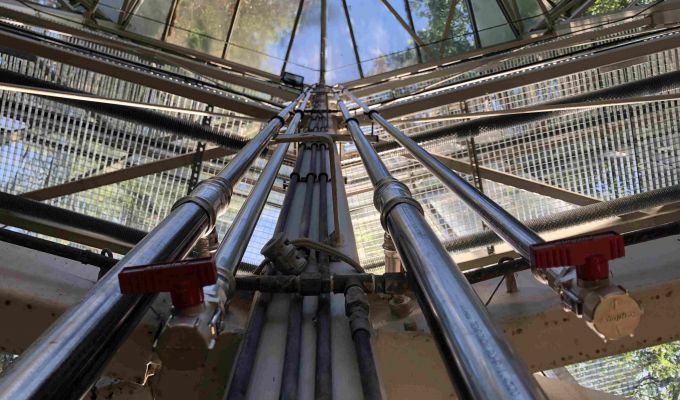

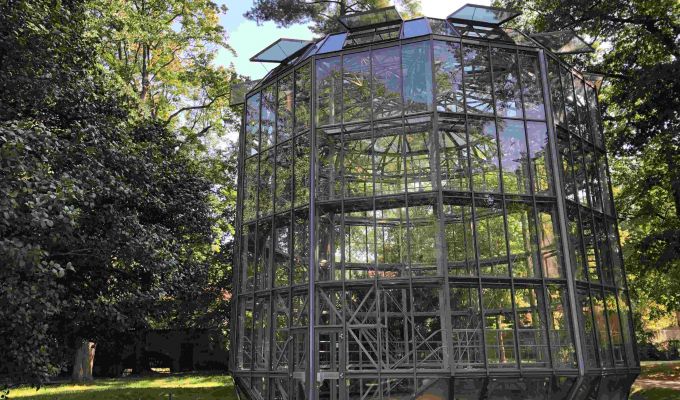

Im Schlossgarten zu Pillnitz befindet sich das Kamelienhaus. Dieses dient dem Winterschutz einer der ältesten Kamelien nördlich der Alpen, welche ca. 250 Jahre alt ist. Der ursprüngliche Winterschutz in Form eines Holzgewächshaus wurde 1992 durch eine 13,2 Meter hohe und 54 Tonnen schwere, fahrbare Stahlkonstruktion abgelöst.

Im Zuge der Sanierung wurde die Heizungsanlage erneuert und auf den technisch neuesten Stand gebracht. Temperatur, Belüftung und Luftfeuchte sowie Beschattung werden automatisch geregelt. In puncto Wirtschaftlichkeit wurden nicht nur aktuelle Baukosten berücksichtigt, sondern auch auf möglichst geringe zukünftige Betriebs- und Instandhaltungskosten Wert gelegt.

Planung und Bauüberwachung (HOAI-Leistungsphasen 2-8) der Heizungsanlage und deren Steuerung (KG 430 + KG 480)

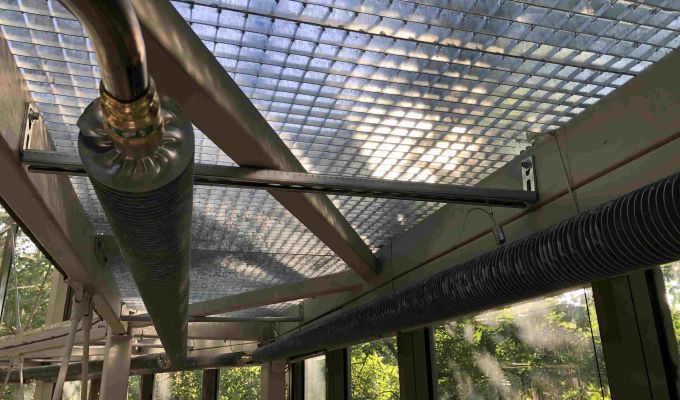

  • Erneuerung der Wärmeübergabeflächen
  • Erneuerung gesamten Verrohrung und den Armaturen
  • Reduktion der notwendigen Pumpen über intelligente Ventile in den Ebenen
  • Erneuerung der Anbindung an die bisherige Gebäudeautomation mit Automations- und Handbetrieb

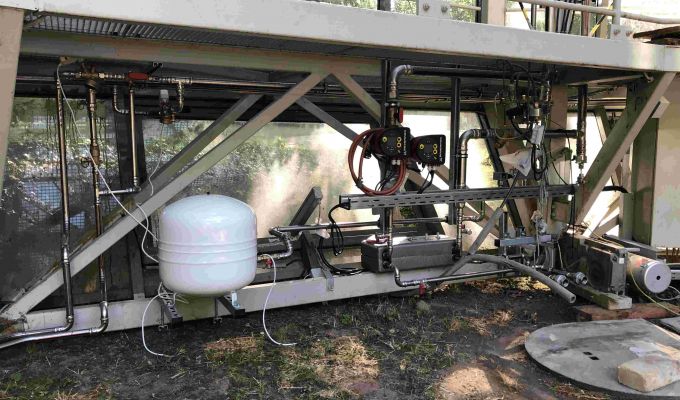

  • Herstellen der Frostsicherheit der Anlage durch Befüllung mit Glykol und einer Doppelpumpe für redundanten Betrieb

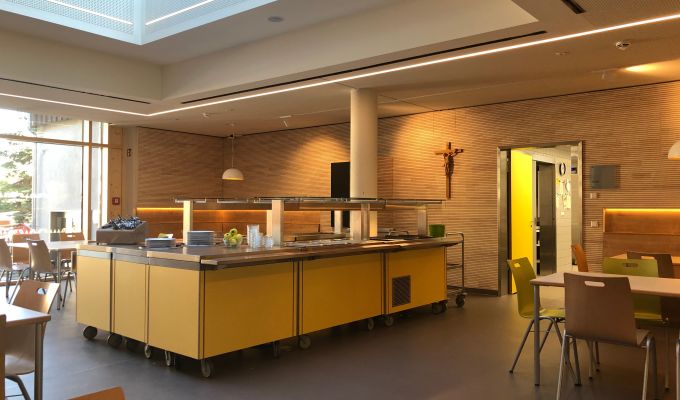

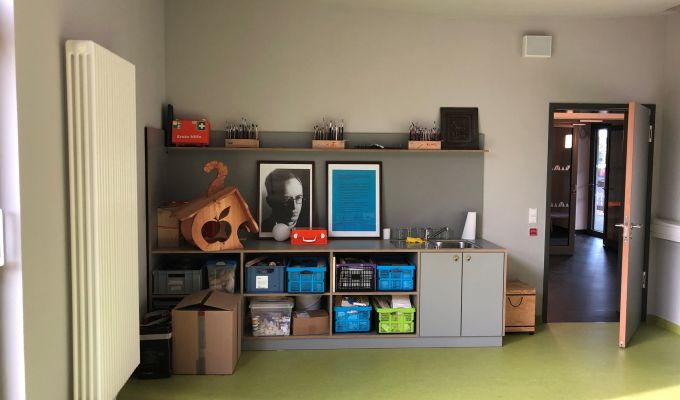

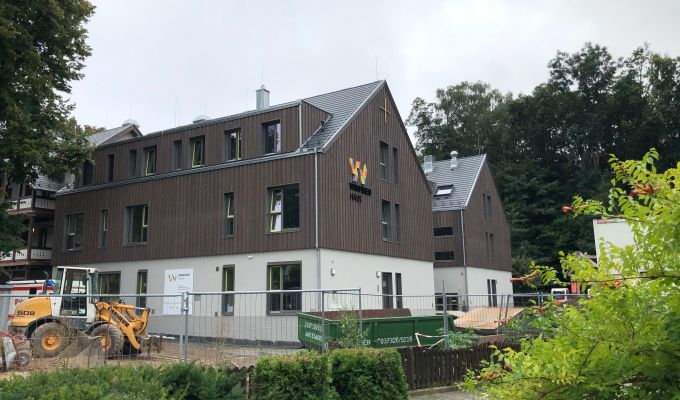

Winfriedhaus Schmiedeberg


Bauherr: Bischöfliches Ordinariat Bistum Dresden-Meißen
Architekt: HAHN+KOLLEGEN Architekten und Ingenieure GmbH
Fertigstellung: 2022
Sanierung Erweiterung & Umbau HLS-Planung Energie- & Versorgungskonzept Energiebilanzierung Sommerlicher Wärmeschutz Behindertengerecht

Das Winfriedhaus Schmiedeberg ist die Kinder- und Jugendbildungsstätte des Bistums Dresden-Meißen und befindet sich in Dippoldiswalde (OT Naundorf) etwa 30 km von Dresden entfernt. Nach der Feststellung erheblicher Brandschutzmängel beschloss das Bistum eine  Generalsanierung des Gebäudes, für welche 2018 mit den Planungsleistungen begonnen wurde.

Im Zuge der geplanten Sanierung mussten die beiden Nebengebäude sowie der gesamte historische Saalbau abgerissen und durch Neubauten ersetzt werden. Die Grundsteinlegung erfolgte im Dezember 2019. Nach der Fertigstellung des Rohbaus und des Dachstuhls wurde im Oktober 2020 das Richtfest gefeiert. Am 18. September 2021 wurde das Winfriedhaus Schmiedeberg nach zweijähriger Bauphase feierlich wiedereröffnet.

Dort finden nun zahlreiche Kurse der Kinder- und Jugendseelsorge des Bistums statt, aber auch andere Jugendbegegnungen sowie die Tage der Orientierung. Das Haus steht allen interessierten Kinder- und Jugendgruppen (Schulklassen, Vereine, Pfarrgemeinden) offen und kann für Bildungs- und Freizeitveranstaltungen genutzt werden.

Insgesamt stehen 70 Betten, verteilt auf 4-Bett- bis 6-Bett-Zimmer mit jeweils eigenem Sanitärbereich zur Verfügung. Neben einer Küche und einem Speiseraum gibt es auch eine Küche für die Wohngemeinschaften. Durch den Fahrstuhl sind alle Etagen barrierefrei erreichbar. Für Veranstaltungen stehen ein großer Saal, mit dazugehörigem Sanitärbereich einschl. Behinderten-WC, zwei Gruppenräume und ein großer teilbarer Seminarraum zur Verfügung. Zudem beinhaltet die Ausstattung im Gebäude verschiedene Instrumente, Spiele, einen Tischtennis- und Kickerraum und eine Kreativwerkstatt. Der Dachboden wird als Meditationsfläche genutzt. Das Außengelände komplettiert das Angebot mit einer Allwetterspielfläche für Volley- und Basketball sowie einem Gartenpavillon für Grillabende.

Mehr auch unter www.winfriedhaus.de.

Ingenieurleistungen:

Planung und Bauüberwachung (HOAI-Leistungsphasen 2-9) der haustech-
nischen Anlagen für die ALG 1, 2, 3 und 8

Heizung

  • Brennwertkessel 250 kW für Heizung und Trinkwassererwärmung
  • Sole-Wasser-Wärmepumpe 34,8 kW mit 10 Erdsondenbohrungen
  • System-Pufferspeicher
  • Fußbodenheizung auf ca. 50% der Nutzflächen
  • Röhrenradiatoren, Badheizkörper, Bodenkonvektoren und Heizwände

Sanitär

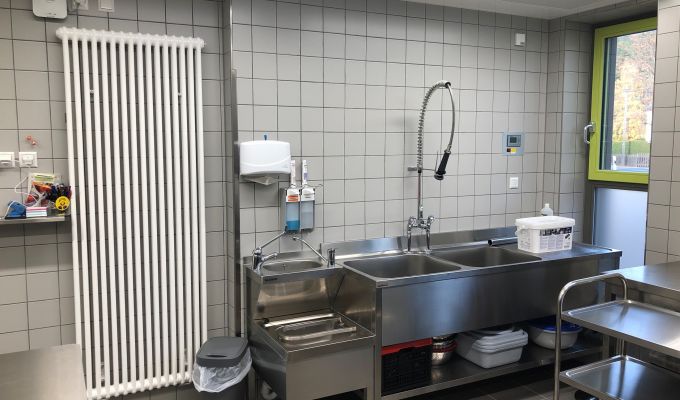

  • Bodengleiche Duschen mit integriertem Gefälle und Ablaufsystem
  • Nischenwaschtische
  • barrierefreie WC-Anlagen
  • Trinkbrunnen
  • Gipsfangbecken mit Gipsabscheider für Werkräume
  • Küchentechnik für Vollverpflegung 75 Personen
  • Erdeingebauter Fettabscheider mit Doppelpumpen-Hebeanlage

Lüftung

  • Lüftungszentralgeräte für Küche, Speisesaal sowie Gruppenräume und zentralen Veranstaltungssaal
  • Küchenlüftungsdecke zur großflächigen Be- und Entlüftung mit UV-C Nachbehandlungsanlage
  • Einzelraumlüfter
  • Klima-Splitgeräte zur Kühlung TK-Einheit Küche und Batterieraum

Gebäudeautomation

  • Gebäudeautomation mit zentralen Überwachungs- und Regelungskomponenten (Lüftung Küche, RLT-Zentrale Speiseraum + Gästezimmer)

Bauphysik

  • Energiekonzept zur Wärmeversorgung
  • Energiebilanzierung, EnEV-Nachweis und Ausstellung Energieausweis
  • Nachweise zum sommerlichen Wärmeschutz
  • Quelle: Bistum Dresden-Meißen

Haus der Kathedrale

Bauherr: Bistum Dresden - Meißen
Architekt: Alexander Poetzsch Architekten BDA
Fertigstellung: 2021
Sanierung HLS-Planung Lüftungskonzept Denkmal Behindertengerecht

Zentral, mitten in der Dresdner Altstadt befindet sich das Haus der Kathedrale des Bistums Dresden-Meißen. Darin vereint sind verschiedene Nutzungen wie die Bischofsresidenz und die Verwaltung des Bistums Dresden-Meißen, (Gäste-)Wohnungen, Pfarr- und Jugendräume der Kathedrale sowie verschiedene Räume für öffentliche Veranstaltungen.

Das ehemalige Kanzleihaus aus der Renaissancezeit wurde Ende der 1990 Jahre wieder aufgebaut. 2019 erfolgte dessen Sanierung, im Zuge dessen unter anderem die gesamte Haustechnik erneuert, Brandschutzmängel beseitigt und die Nutzungen neu geordnet wurden. Alle Arbeiten fanden als Teilbaumaßnahmen im laufenden Betrieb statt.

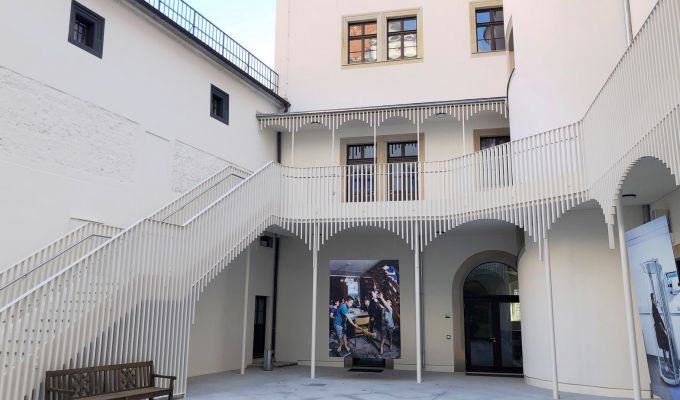

Das Haus der Kathedrale öffnet sich heute zur Schlossstraße, der Innenhof dient als halböffentlicher Verteilungs- und Veranstaltungsraum und erscheint mit einem transparenten Wandelgang in neuer, charakteristischer Optik.

Weitere Details und Fotos finden Sie auf der Homepage von Alexander Poetzsch Architekturen



Ingenieurleistungen

Planung und Bauüberwachung (HOAI-Leistungsphasen 2 – 9) der haustechnischen Anlagen für die AG 1 bis 8 (davon AG 4-8 als NAN- Leistungen koordiniert).

Erbrachte Leistungen AG 1-3:

Erneuerung Wärmeerzeugung über Fernwärmestation – Dresdner Fernwärmenetz (DREWAG)

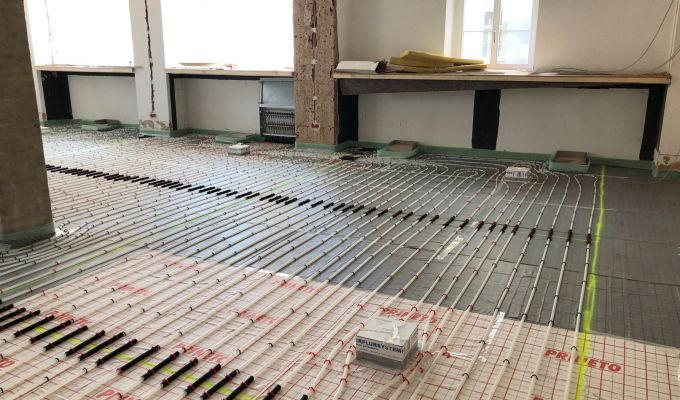

Wärmeverteilung als Kombination aus statischen Heizflächen und Fußbodenheizung, u.a. mit patentierten PYD-ALU® - Thermoleitblechen (Kapelle)
Erneuerung / Umgestaltung Warmwasserversorgung mit zentralem Warmwasserspeicher im Dachgeschoss
RLT-Anlage als Dacheinbau im Bestand mit hohem Wärmerückgewinnungsgrad - Anbindung und Erschließung neuer Nutzungseinheiten einschließlich Saal im EG und neuer Kapelle

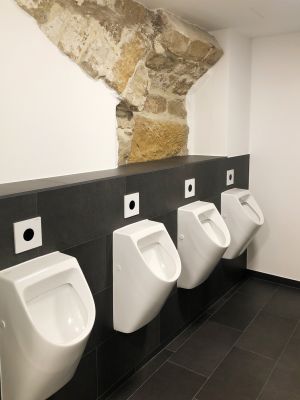

Installation neuer, z.T. behindertengerechter Sanitäranlagen in hist. Gewölben
Aufschaltung aller haustechnischen Parameter auf die neue GLT

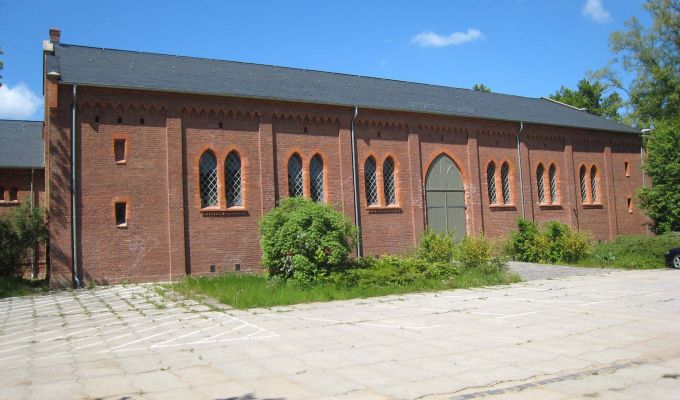

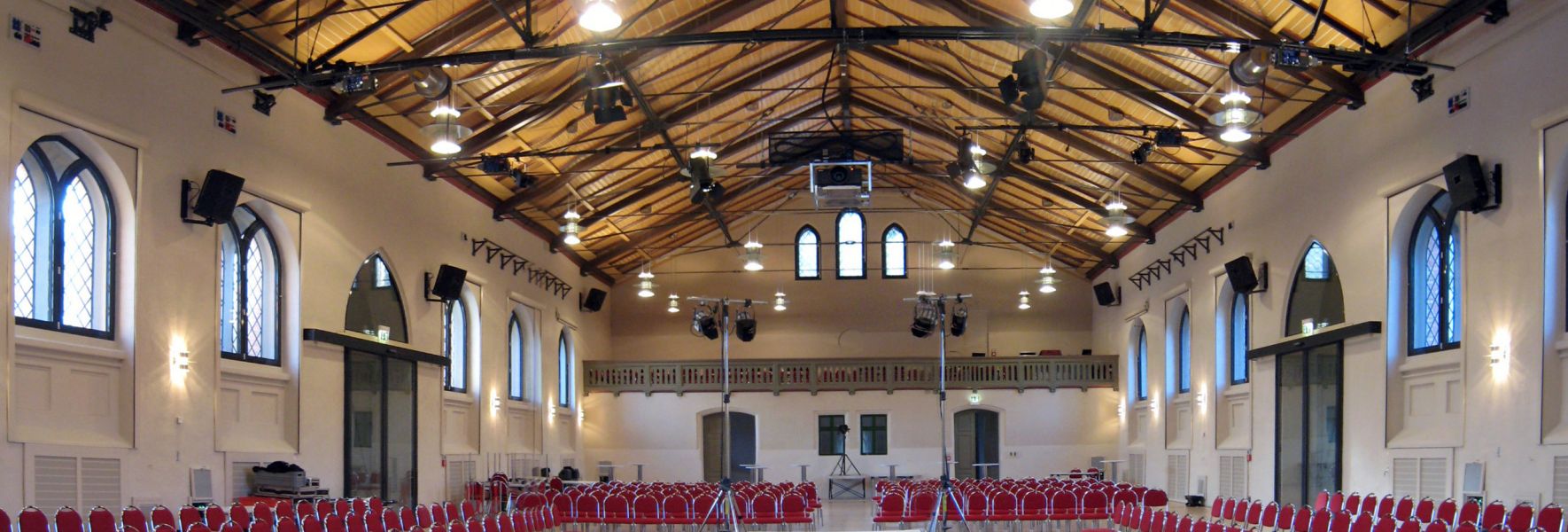

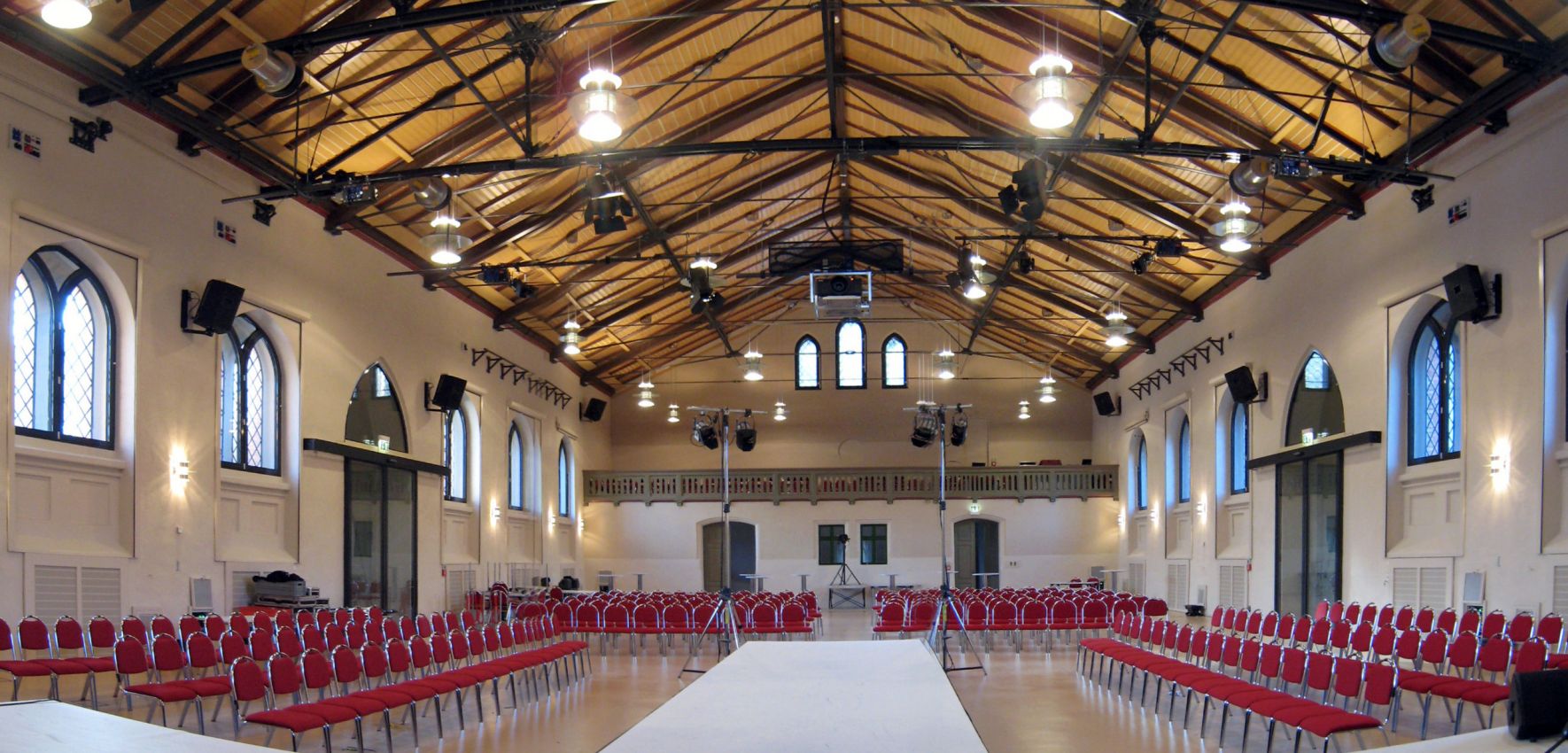

„Fürstlicher Marstall“ - Konzert- und Ausstellungshalle in Wernigerode


Bauherr: GWW Gebäude- und Wohnungsbaugesellschaft Wernigerode mbH
Architekt: Dipl.-Ing. Rolf Fuhrmann, Wernigerode
Fertigstellung: 2014
Sanierung HLS-Planung Denkmal

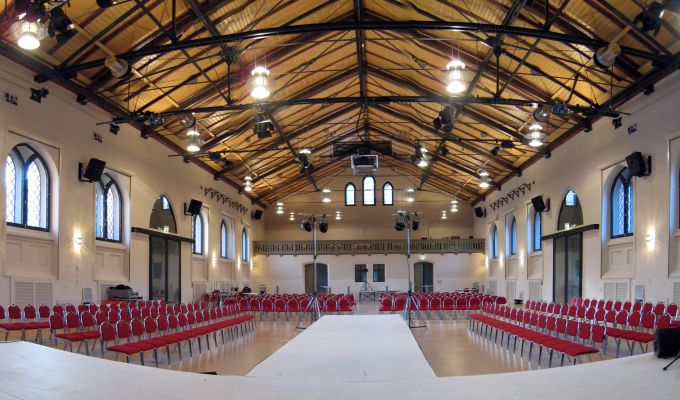

Der ehemalige königliche Marstall Wernigerode, gebaut 1863/64, wurde zu einer Konzert- und Ausstellungshalle mit multifunktionaler öffentlicher Nutzung umgebaut. Im Jahr 2000 begann die Rekonstruktion und denkmalpflegerische Sanierung des Gebäudebestandes nach historischem Vorbild.

Der Innenausbau begann 2008 mit der Installation von Heizungs-, Sanitär- Lüftungs- und Elektrosystemen und wurde nach mehreren Bauetappen im Frühjahr 2014 abgeschlossen. In der ehemaligen Reithalle wurde ein Saal für kulturelle Veranstaltungen und Ausstellungen mit kompletter Infrastruktur für bis zu 600 Personen errichtet. Im angrenzenden Nebengebäude wurden Künstlergarderoben, Sanitärbereiche und Büros sowie Technikräume für die Installation von Heizkessel und Lüftungsgeräten eingerichtet.

Bei der Planung der gebäudetechnischen Anlagen wurde besonderer Wert auf die behutsame Integration der Anlagentechnik in die historische Bausubstanz sowie auf den Einsatz zeitgemäßer, umweltverträglicher und Ressourcen-schonender Anlagenkomponenten gelegt.

Multifunktionale kulturelle Nutzung:

  • Ausweichspielstätte der Wernigeröder Schlossfestspiele
  • Konzertveranstaltungen
  • Ausstellungen
  • Hochzeitsveranstaltungen
  • Konferenzen und Tagungen
  • Firmenveranstaltungen

Ingenieurleistungen

Planung und Bauüberwachung der gebäudetechnischen Anlagen (Sanitär, Heizung, Lüftung, Gebäudeautomation)

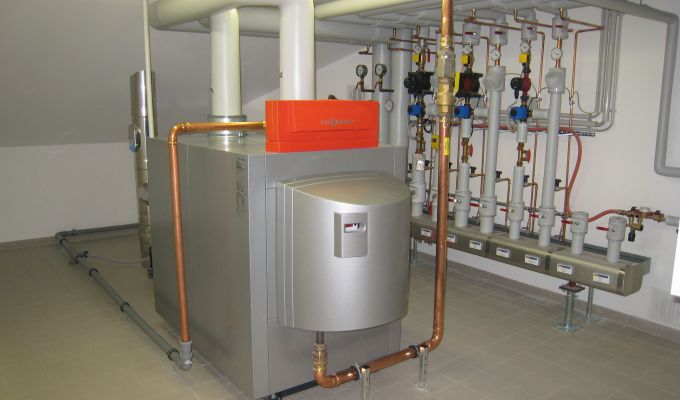

  • Heizungsanlage mit Gasbrennwertkessel und zentraler Heizungsverteilung
  • Raumheizung mit Unterflur-Wärmestationen und stat. Heizflächen
  • Sanitäranlage mit Installation für WC-Anlagen, Teeküchen, Künstlerbäder einschl. Trink- und Abwasserleitungen, dezentrale Warmwasserbereitung
  • RLT-Anlage für Konzert- und Ausstellungshalle (Teilklimaanlage) mit Entfeuchtung und Zuluftkühlung
  • Kälteanlage als Splitgerät in Außenaufstellung
  • Gebäudeautomation mit DDC-Anlagen für Heizung und Lüftung
  • Bauphysikalische Untersuchungen

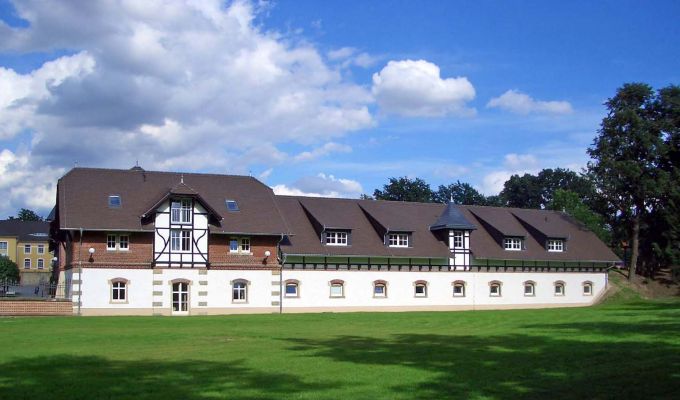

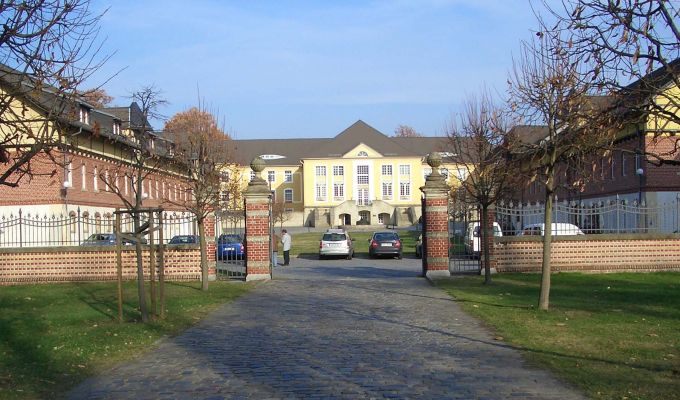

Bischof-Benno-Haus Schmochtitz

Bauherr: Bischof-Benno-Haus Schmochtitz, Bistum Dresden-Meißen
Architekt: Bauplanungsbüro Roth
Fertigstellung: 2011 / 2008 / 2005 / 2000
Sanierung Erweiterung & Umbau HLS-Planung Energie- & Versorgungskonzept Denkmal

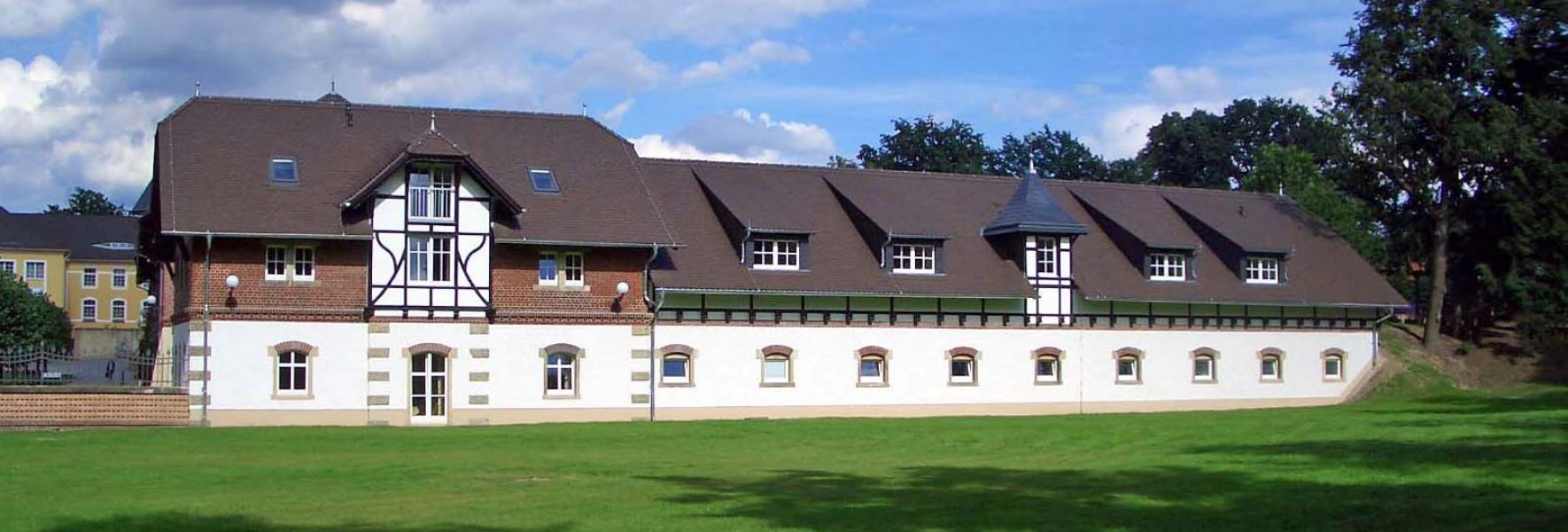

Katholische Bildungsstätte und Tagungshaus des Bistums Dresden-Meißen. Ehemaliges Rittergut nord-westlich von Bautzen, bestehend aus 6 Gebäuden mit einer umschließenden, im 18. Jh. vom Architekten Matthäus Daniel Pöppelmann angelegten Parkanlage.

Seit 1998 ist unser Ingenieurbüro an der schrittweisen Sanierung bzw. dem energieeffizienten und ökologischen Umbau der einzelnen Häuser der Bildungseinrichtung über alle 8 Anlagengruppen nach HOAI planerisch beteiligt. In diesem Rahmen:

Denkmalgerechter Umbau einer über 200 Jahre alten Scheune im barocken Gebäudeensemble des ehemaligen Rittergutes zur heutigen Nutzung als Gesellschaftsraum und Kirche. Dabei bewusster Erhalt aller, den Scheunencharakter hervorhebenden Details; behutsamer Einbau moderner Technik - Umweltschutzpreis Bautzen.

Denkmalgerechter Umbau des Ostflügels, bestehend aus ehemaliger Remise und dem Kopfbau. Es entstehen ein Kommunikationshaus Dorf/Land mit großem Saal und Begegnungsraum sowie behindertengerechte Ferienwohnungen und Unterkünfte für Schulklassen.

Sanierung aller Unterkunftsräume im Hauptgebäude mit Neubau eines großen Wintergartens zur Schaffung eines Speise- und Versammlungsraumes für 120 Gäste.

Seit 2012 komplette haustechnische Sanierung des Landhauses mit Unterkunftsräumen für 110 Gäste einschließlich fünf

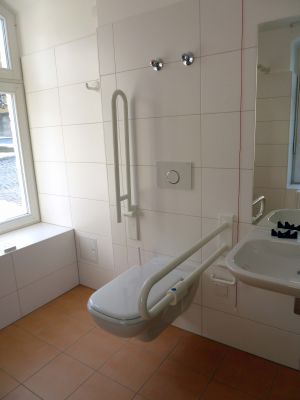

behindertengerechter Ferienwohnungen sowie zweier Pilgerräume.

Bewusster Umgang mit Erneuerbaren Energien an zentralen Gebäuden der Bildungsstätte sowie deren anschauliche Demonstration.

Energiekonzept - Bischof-Benno-Haus Schmochtitz

Die Wärmeerzeugung im Objekt erfolgte seit der Gründung des Bildungshauses 1991 über dezentrale Ölkesselanlagen. Seit Ende der 1990er Jahre rückte der bewusste Umgang mit ökologischen Verhaltensweisen in den Mittelpunkt des Bildungszieles, die Nutzung regenerativer Energien wurde konsequent umgesetzt. So erfolgten die Installation von Solar- und Erdwärmeanlagen sowie die Errichtung einer vollbiologischen Kläranlage. Grundlage bildet ein umfassendes Energiekonzept für die gesamte Anlage, das eine phasenweise Umsetzung ermöglicht.

Mit dem 2011 erfolgten Neubau einer zentralen Biomasseheizanlage wurde das energetisch-ökologische Gesamtkonzept des Hauses unter Berücksichtigung regionaler und ökologischer Ressourcen weiterentwickelt. Ein ca. 540 m langes Nahwärmenetz verbindet die Biomasseheizzentrale mit den Unterstationen der Häuser. Als Energieträger dienen Holzpellets. Ersatz der 5 dezentralen Ölkesselanlagen durch eine zentrale Biomasseheizungsanlage mit Ölspitzenlastkessel.

2012 erfolgte die Errichtung eines Energiepfades. In Zusammenarbeit mit einem Grafiker aus Bautzen wurden Stelen entwickelt, welche alle Orte ökologischen Wirtschaftens im Bischof-Benno-Haus Schmochtitz kennzeichnen und Informationen zu den einzelnen Energieformen vermitteln.

Ingenieurleistungen

Planung und Bauüberwachung (HOAI Leistungsphasen 1-8) der gesamten Haustechnik (HLS, Scheune auch Elt)

  • Zentrale Niedertemperaturheizanlage auf Heizölbasis (Scheune)
  • RLT-Zentrale im Dachbereich der Scheune
  • Warmluftheizung für Kirche und Gesellschaftsraum

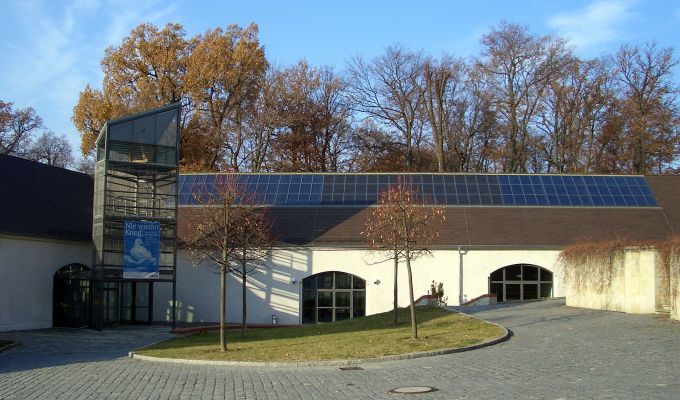

  • Dachintegrierte Solarthermische Anlage (78,8 m²) und Photovoltaikanlage 5,0 kWp mit abgestimmtem Rastermaß
  • Bivalente S/W-Wärmepumpe16,6 kW für Grundlast Ostflügel, Spitzenlast über Heizanlage Torhaus
  • 5 Erdsonden a 95 m

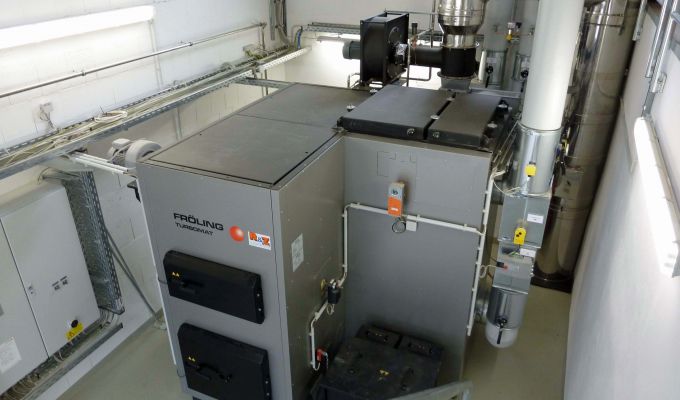

  • Biomasseheizzentrale mit Pufferspeicher, Spitzenlast-Ölkessel, Druckhaltesystemen und Abgasanlagen
  • Pelletslagerraum mit Förder- und Überwachungssystemen
  • Nahwärmetrasse mit Leckageüberwachungssystem
  • Nahwärmeübergabestationen incl. sämtlicher Rück- und Umbauten
  • MSR-Anlagen mit Fernüberwachungssystem

Analyse Gebäude

  • Aufnahme der Gebäude und Abstimmung zum Gestaltungs- und Nutzungskonzept mit Bauherrn und Architekten
  • Abbildung der energetischen Qualität
  • Berücksichtigung des Denkmalschutzes
  • Aufzeigen der Potenziale zur Energiebedarfsreduktion
  • Gegenüberstellende Bewertung in einem Variantenvergleich

Analyse / Konzeption Anlagentechnik

  • Bestandsaufnahme der technischen Anlagen und Installationen zur Wärmeversorgung und -verteilung
  • Energetische und wirtschaftliche Bewertung der vorhandenen Anlage im Ist-Zustand
  • Standortanalyse zur Identifizierung möglicher Alternativen zur regenerativen Wärmeerzeugung, hier insbesondere
    • Biomasse (Holzpellets)
    • Erdwärme (Sole-/Wasser-Wärmepumpe)
    • Solarenergie (Solarthermie & Photovoltaik)
  • Variantenbildung durch Kombination verschiedener Maßnahmen (zentral/dezentral, Grundlast-/Mittellast-/Spitzenlasabdeckung)
  • Variantenvergleich mit Wirtschaftlichkeitsbetrachtung

Umsetzung: Unser Ingenierbüro war neben der Konzeption auch an der schrittweisen Sanierung bzw. dem energieeffizienten und ökologischen Umbau der einzelnen Häuser der Bildungseinrichtung über alle 8 Anlagengruppen nach HOAI planerisch beteiligt

Weitere Projekte dieser Kategorie

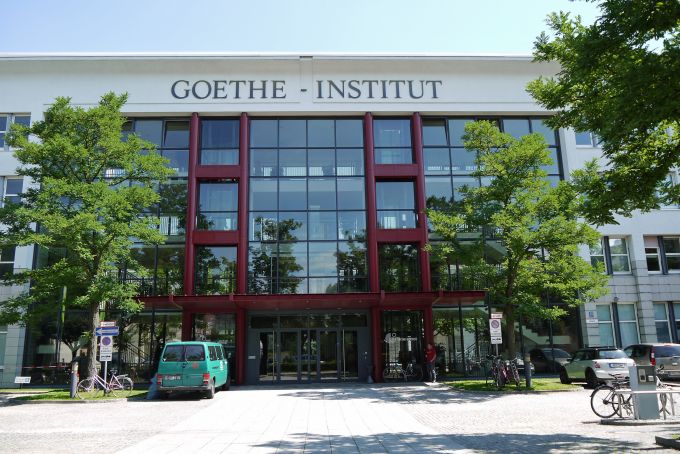

Goethe-Institut München
Bauherr: Bundesanstalt für Immobilienaufgaben vertreten durch das Staatliche Bauamt München 1
Fertigstellung: 2011
Konzert- und Ausstellungshalle Mönchskirche Salzwedel

Die Mönchskirche im historischen Altstadtzentrum von Salzwedel wird als Konzert- und Ausstellungshalle genutzt. Zur denkmalpflegerischen Klimatisierung der Mönchskirche wurde eine Gebäudetemperierungsanlage, bestehend aus Raumluft- und Bauteiltemperierung für eine ganzjährige Nutzung errichtet.

Bauherr: Stadt Salzwedel
Ingenieurleistungen
  • ALG 2 ; LP 1-8
  • Wandtemperierungsanlage im Sockelbereich der Wände
  • DDC-Regelsystem mit Raumtemperatur-, Raumfeuchte- sowie Aufheiz- und Abheizregelung
Fertigstellung: 2003
